Эффективность аспирационной системы определяется тем, насколько грамотно спроектированы и установлены её воздуховоды. Через них перемещаются потоки воздуха с пылью, опилками и другими промышленными загрязнениями к фильтрационным установкам. В отличие от традиционной вентиляции, здесь сети работают при повышенных скоростях и в условиях абразивного износа, поэтому к ним предъявляются повышенные требования по прочности и герметичности.
Назначение, устройство и принцип работы аспирационных воздуховодов
Воздуховоды систем аспирации служат для целенаправленного отвода загрязнённого воздуха от рабочих зон и технологического оборудования. Их основное назначение — обеспечить безопасные условия труда и стабильность производственных процессов, удаляя пыль, стружку, опилки и другие частицы.
Устройство и принцип работы воздуховода системы аспирации
Сеть аспирационных воздуховодов состоит не только из прямых участков, это целая последовательность элементов, каждый из которых выполняет свою функцию и обеспечивает связку с последующим узлом:
- Зонт или приёмное устройство — улавливает загрязнённый воздух непосредственно у источника выделений. Его форма и расположение обеспечивают эффективное втягивание частиц.
- Воздуховодный канал — по прямым и поворотным участкам воздух перемещается с высокой скоростью. Здесь важно качество швов и толщина металла, чтобы выдерживать абразивное действие.
- Фасонные элементы (отводы, тройники) — направляют поток в нужную сторону. Их радиус и угол определяют сопротивление движению воздуха и влияют на накопление пыли.
- Клапаны — позволяют при необходимости отсекать неиспользуемые участки сети, что снижает эксплуатационные затраты.
- Вентиляторы — создают разрежение и обеспечивают движение запылённого воздуха по системе.
- Фильтрующее оборудование — конечный пункт, где частицы отделяются от воздуха.
- Выбросная труба — обеспечивает выброс очищенного воздуха в атмосферу.
Все эти элементы работают как единая система — от локального захвата пыли до финальной очистки и выброса. Такой принцип обеспечивает эффективность аспирации и выполнение санитарно‑экологических требований.
Технические требования и нормативы
Воздуховоды систем аспирации изготавливаются и устанавливаются в соответствии с требованиями ГОСТ на сварку и металл.
Основные правила следующие:
- Прямошовное исполнение и плотная герметизация швов.
- Соединения через фланцы с уплотнителями для исключения утечек.
- Крепление на кронштейнах и подвесных хомутах в зависимости от условий монтажа.
Соблюдение этих норм гарантирует надёжность конструкции, устойчивость к высоким нагрузкам и безопасную работу системы.
Материалы и формы воздуховодов
Для аспирационных систем важно правильно выбрать материалы и форму воздуховодов, так как от этого зависит срок службы и эффективность всей сети. На практике применяются два основных материала:
- Чёрная сталь — стандартный вариант для большинства промышленных объектов.
- Нержавеющая сталь — используется там, где требуется повышенная устойчивость к агрессивным средам.

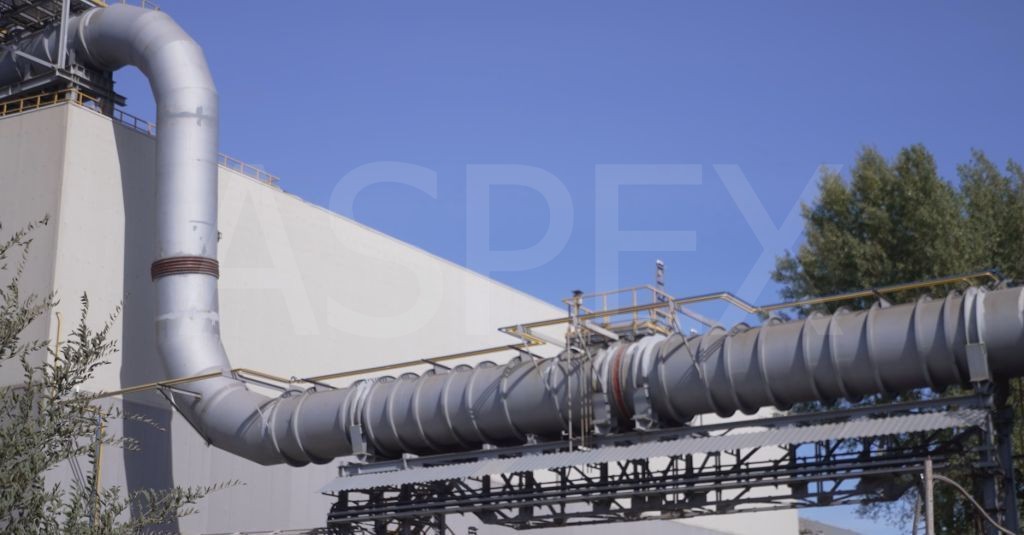

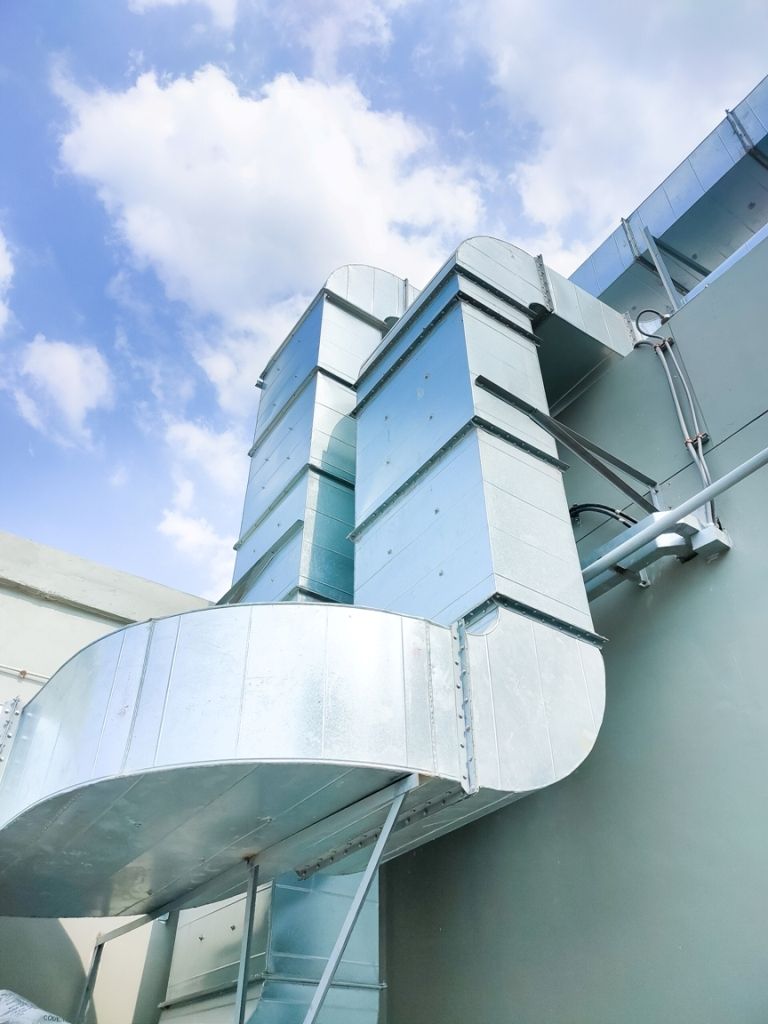

Оптимальной формой для аспирации считаются круглые прямошовные воздуховоды: они поддерживают скорость потока и меньше подвержены накоплению пыли. Прямоугольные конструкции менее эффективны, так как создают застойные зоны и быстрее засоряются.
Проектирование и монтаж
При создании системы аспирации важно учитывать: длину трасс, аэродинамическое сопротивление и скорость движения воздуха. Задача инженера — минимизировать количество местных сопротивлений и выбрать оптимальные углы, чтобы снизить потери и облегчить очистку каналов.
Машиностроительная компания Aspex разрабатывает проектную документацию в соответствии с Постановлением №87 для прохождения экспертизы. Рабочая документация прорабатывается на следующем этапе и обеспечивает корректный монтаж. Такой подход гарантирует долговечность воздуховодов и эффективность всей системы.
Эксплуатация и обслуживание
Для поддержания эффективности и продления срока службы воздуховодов систем аспирации необходимо учитывать ряд условий:
- Поддерживать скорость потока выше, чем в стандартных вентиляционных сетях, чтобы предотвратить оседание пыли на стенках.
- Обеспечить достаточную толщину металла для защиты от абразивного износа.
- Проводить регулярную очистку и проверку труднодоступных участков через смотровые лючки.
- Применять бункерованные газоходы при работе в условиях высокой запылённости.
Мы предлагаем сервисное сопровождение, что позволяет минимизировать затраты на ремонт и обеспечить стабильную работу всей системы.
Заключение
Воздуховоды систем аспирации являются ключевым элементом эффективной очистки воздуха на производстве. От правильного выбора материалов и грамотного проектирования зависит безопасность рабочих процессов и срок службы оборудования.
Компания Aspex предлагает полный комплекс услуг — от разработки проекта до монтажа под ключ. Обратитесь к нашим инженерам, и мы подберём оптимальное решение именно для вашего предприятия, обеспечив надёжность и соответствие всем нормативным требованиям.
