Область применения:
Клапан дроссельный используется для отключения или регулирования потока среды в газоходах и воздуховодах общеобменной, местной и технологической вентиляции, аспирации, системах очистки газов и кондиционирования воздуха. Работа аналогична шаровому крану, что позволяет быстро отключать или регулировать поток. Диск расположен в центре трубы, через диск проходит шток, соединенный с приводом снаружи клапана. Вращение привода поворачивает диск параллельно или перпендикулярно потоку. Обычно предпочтение отдается именно поворотным дисковым затворам, потому что они дешевле по сравнению с клапанами других конструкций, а также имеют меньший вес и строительную длину.
Основные характеристики:
|
Рабочая среда: |
воздух, газообразные среды, газовоздушные смеси, в том числе с примесями пыли и взвешенных частиц |
|
Температура окружающей среды, ⁰С |
от -60 до +50 |
|
Температур рабочей среды, ⁰С |
до +100 |
|
Номинальное давление, кгс/см² |
до 25 |
|
DN, мм |
100-800 |
Мы изготавливаем дроссельные клапаны следующих типов:

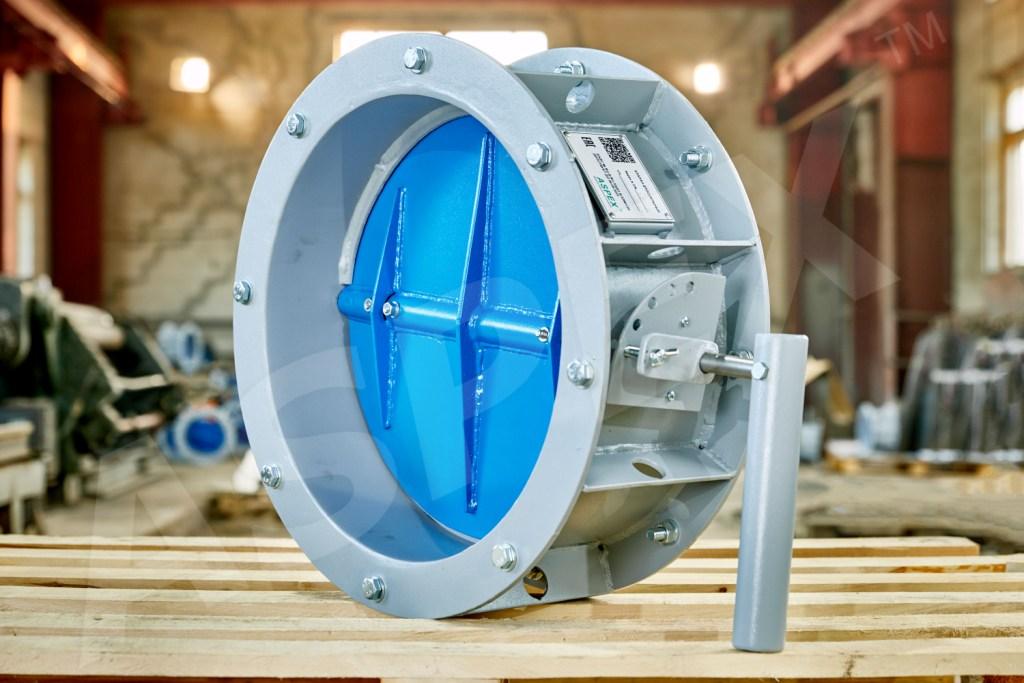

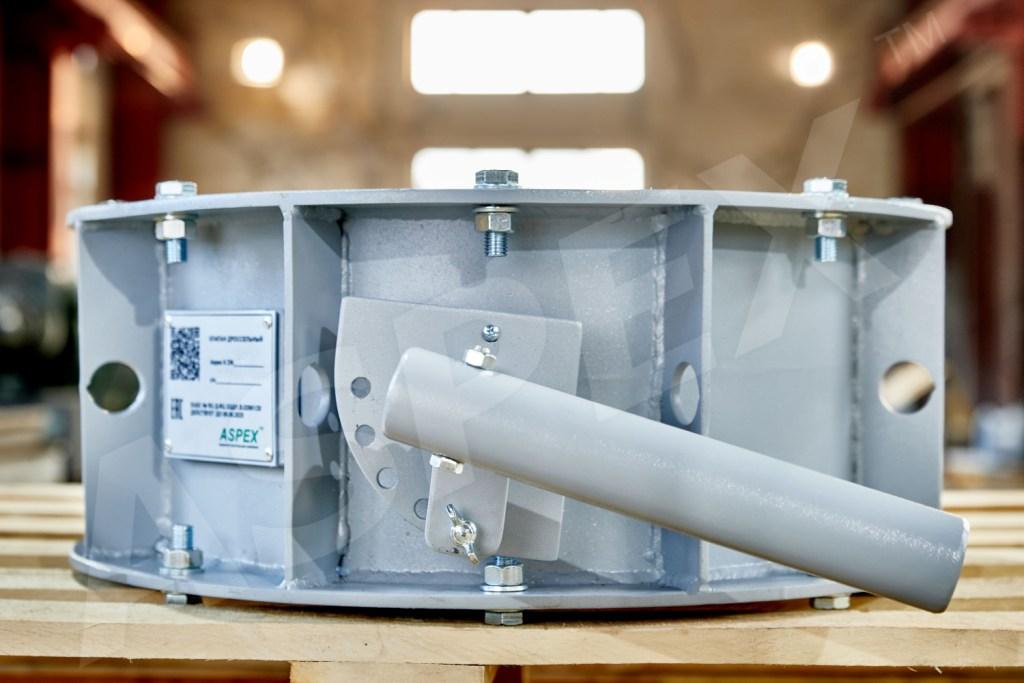

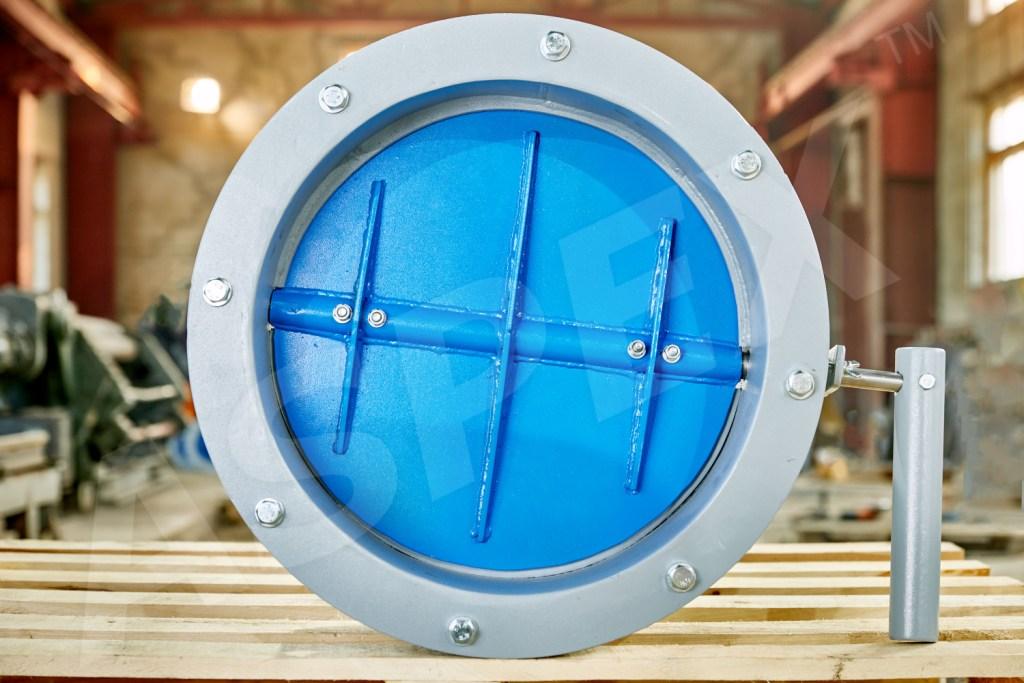

- работающие в ручном режиме. Процессы закрывания/открывания регулируются специальной ручкой. Если диаметр условного прохода более DN600 используется механический червячный редуктор;
- работающие в автоматическом режиме. Процессы закрывания/открывания регулируются внешним блоком автоматики, управляющий электроприводом установленный на дроссельной заслонке.
Маркировка изделия:
- Р - общепромышленное исполнение с ручным управлением - В- взрывозащитное исполнение с ручным управлением
- Э - общепромышленное исполнение с электроприводом
- ЭВ - взрывозащитное исполнение с электроприводом
Декларация соответствия

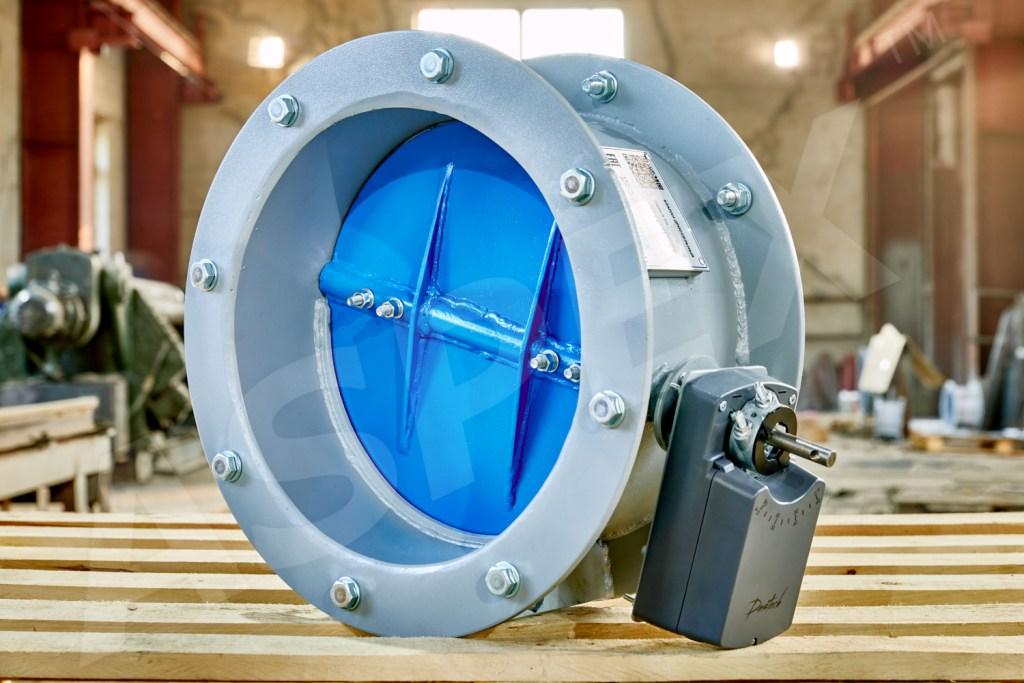

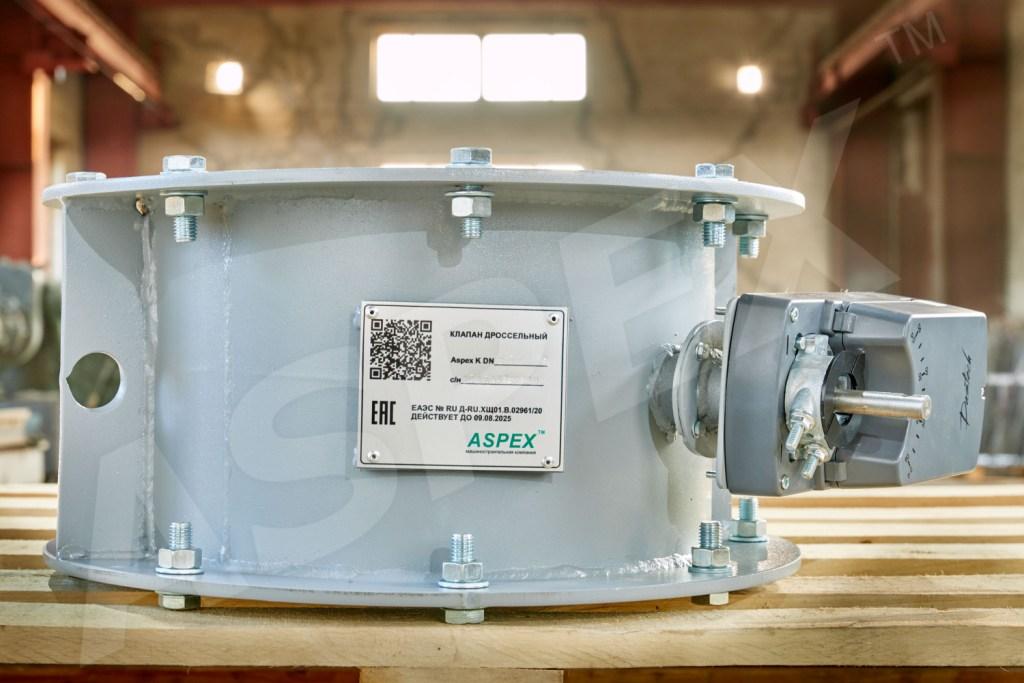

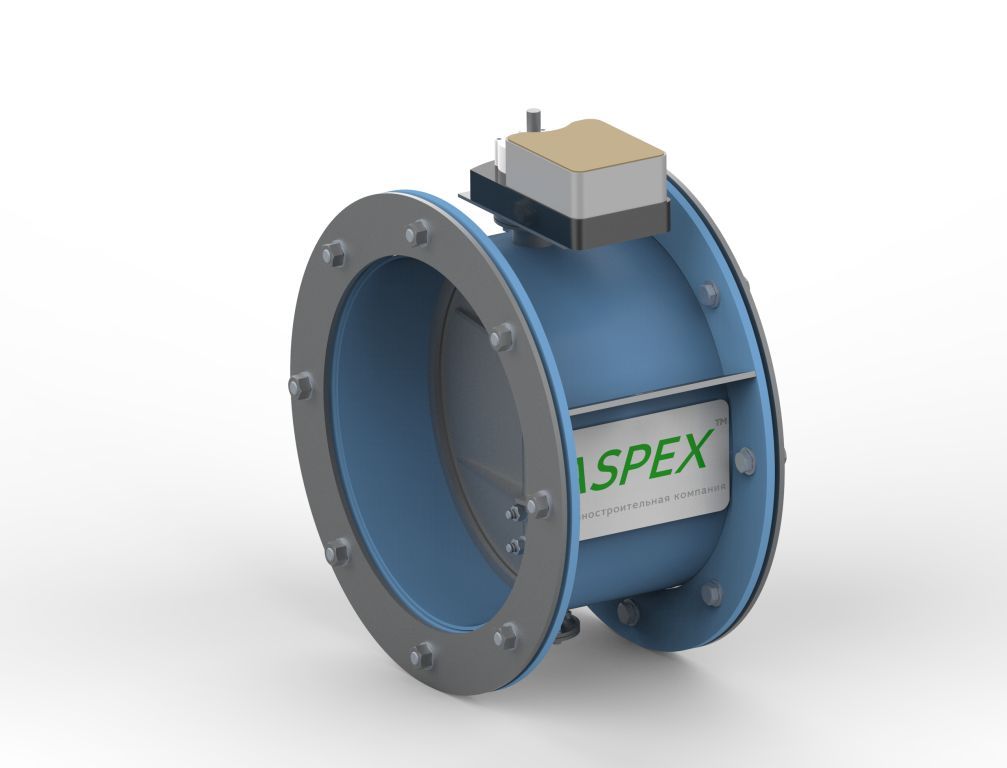

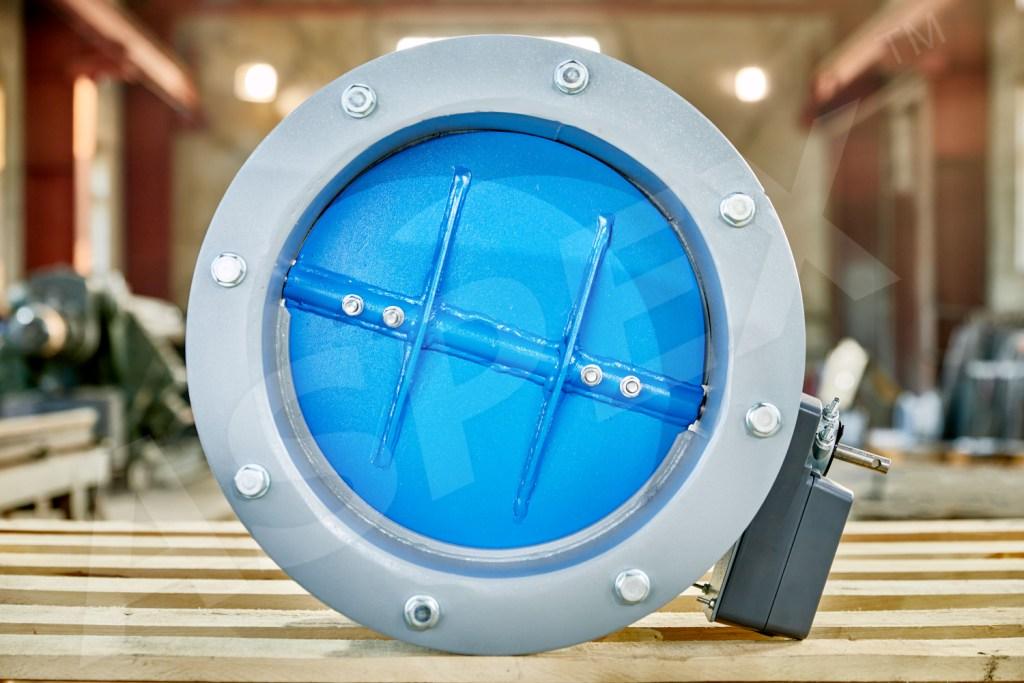

Клапан дроссельный Aspex К-DN 300-Э
Клапан дроссельный Aspex К-DN 300-Э

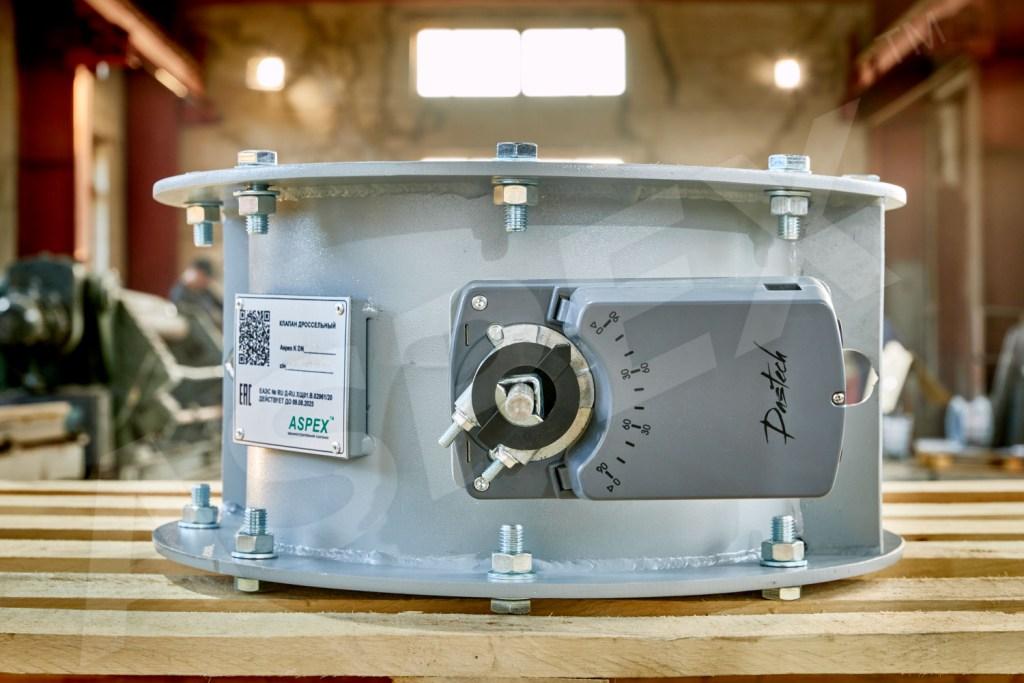

Клапан дроссельный круглый Aspex с диаметром проходного сечения 300 мм в общепромышленном исполнении с электроприводом

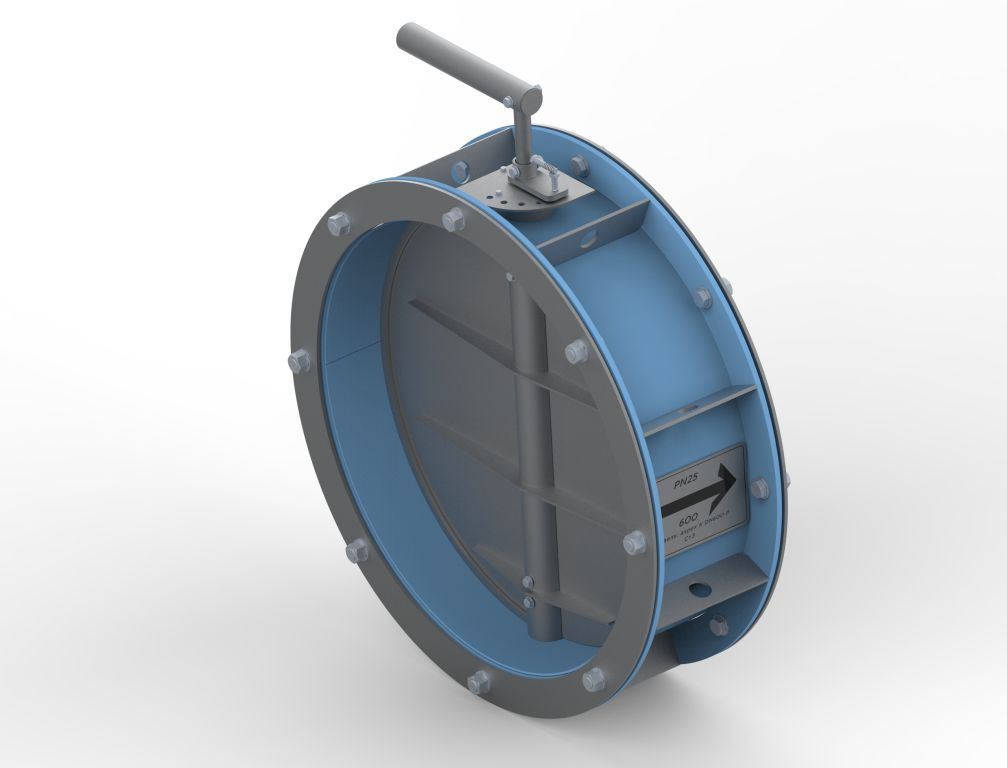

Клапан дроссельный Aspex К-DN 600-Р
Клапан дроссельный Aspex К-DN 600-Р

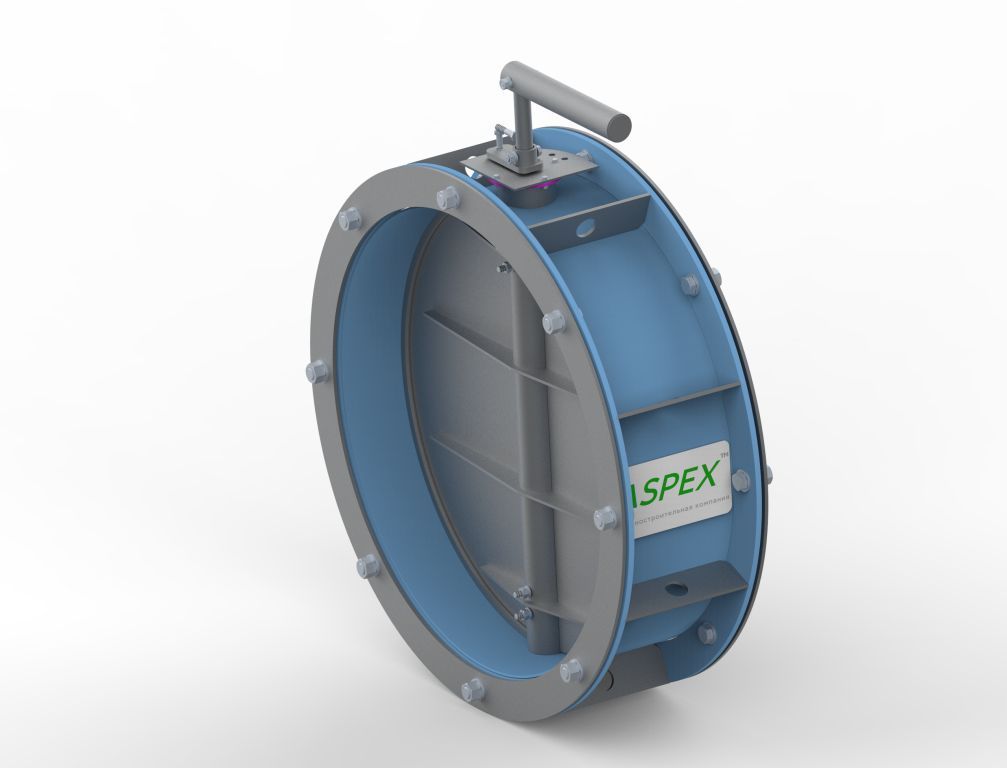

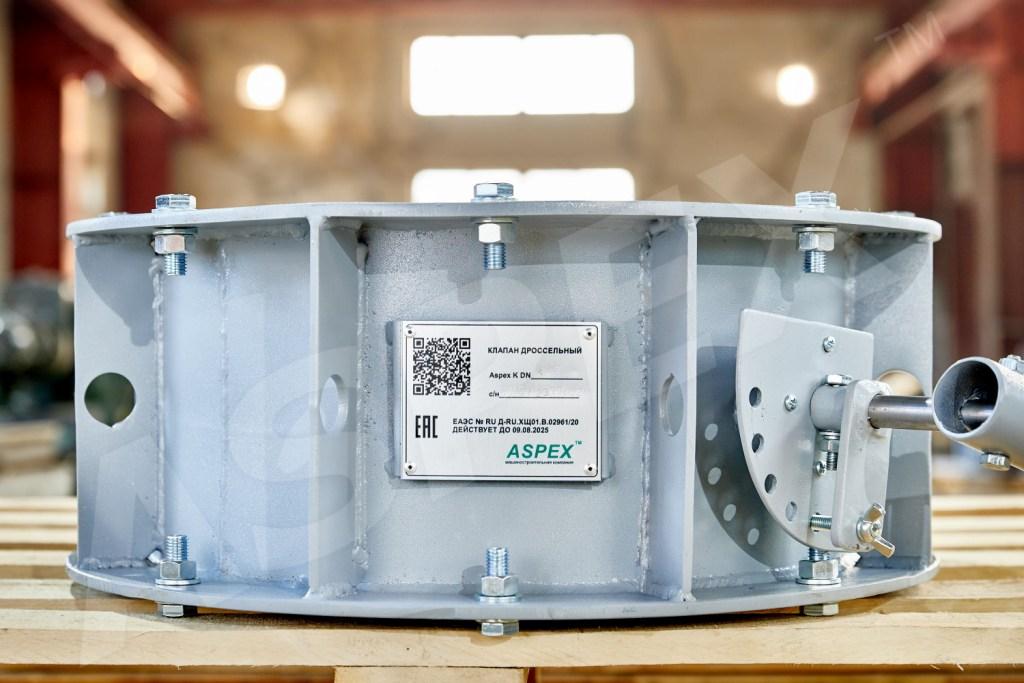

Клапан дроссельный круглый Aspex с диаметром проходного сечения 600 мм в общепромышленном исполнении с ручным управлением

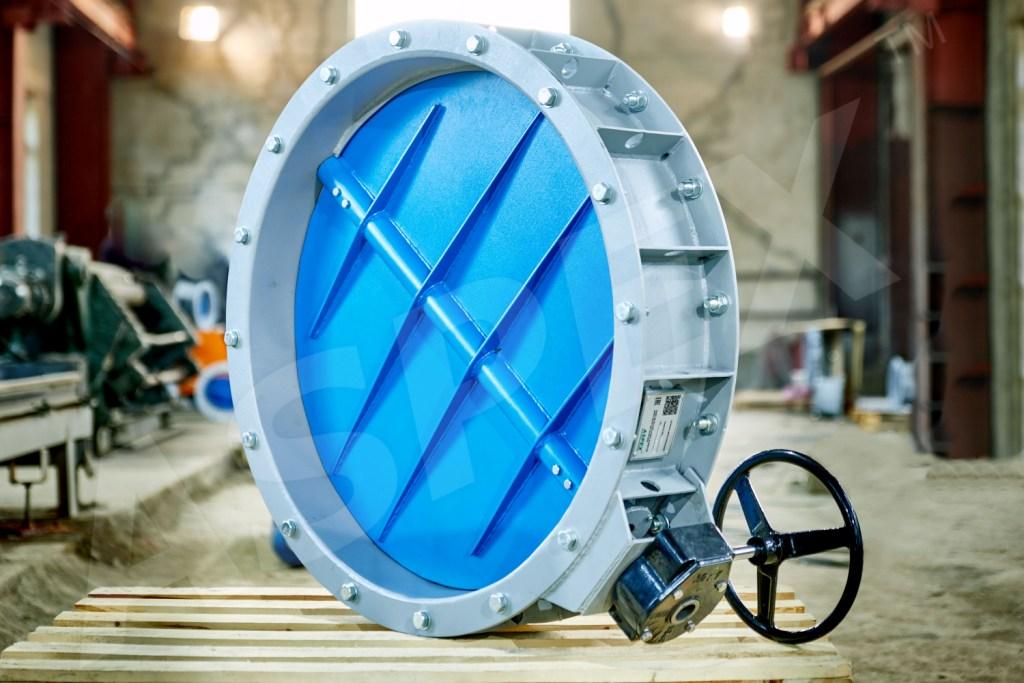

Клапан дроссельный Aspex К-DN 800-Р
Клапан дроссельный Aspex К-DN 800-Р

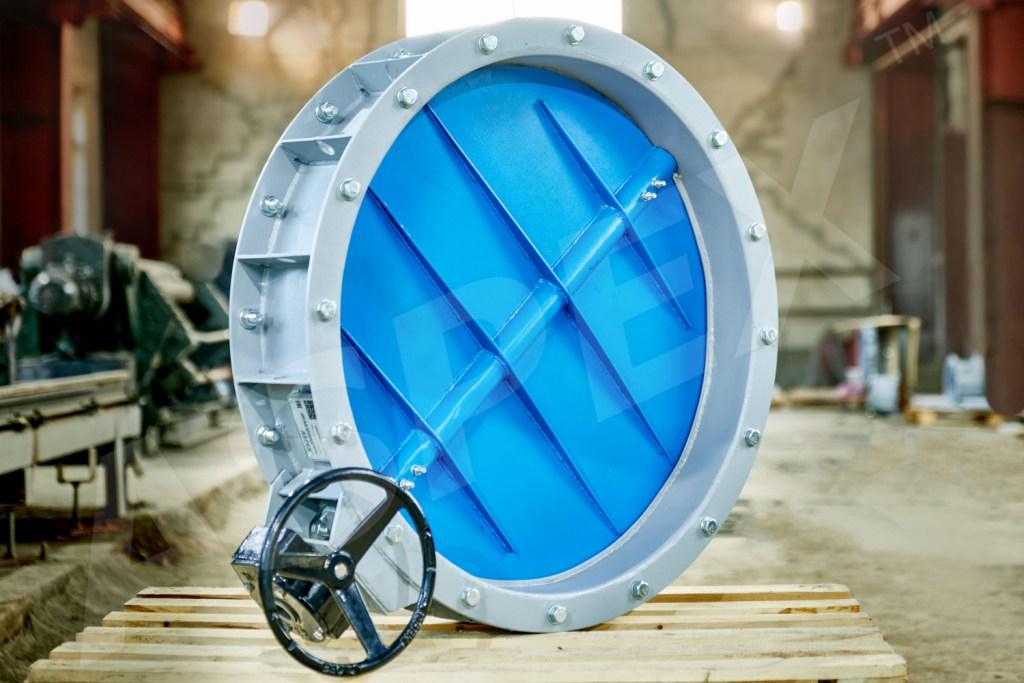

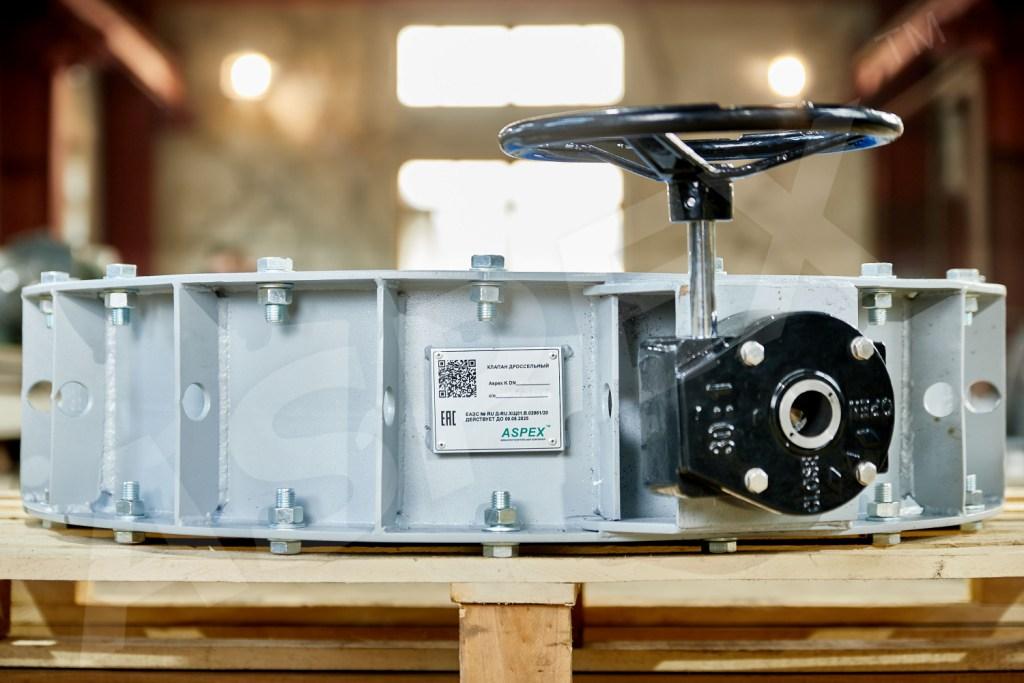

Клапан дроссельный круглый Aspex с диаметром проходного сечения 800 мм в общепромышленном исполнении с ручным управлением (с механическим червячным редуктором)
Клапан дроссельный Aspex К-DN 1400-Э
Клапан дроссельный Aspex К-DN 1400-Э

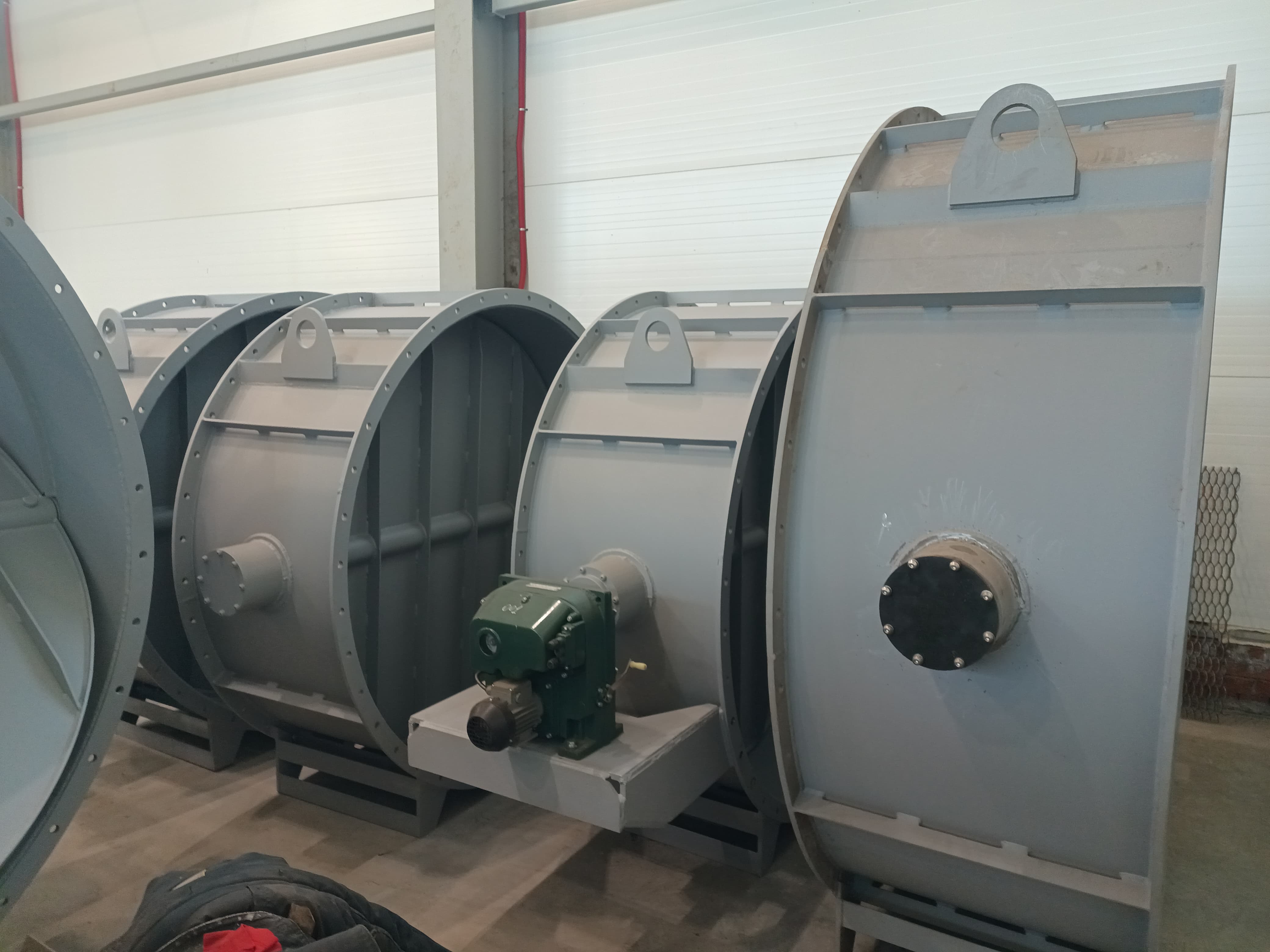

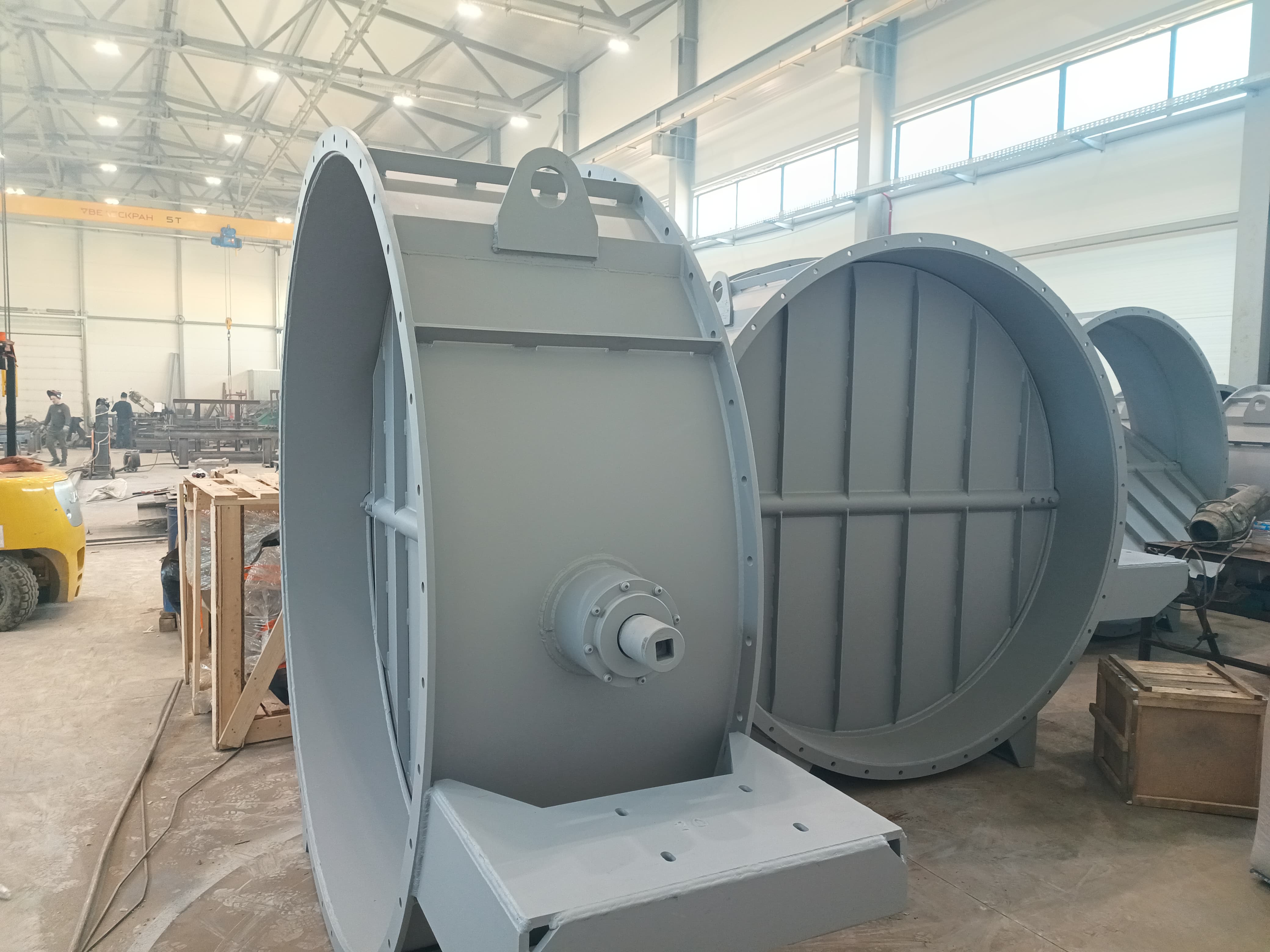

Клапан дроссельный круглый Aspex с диаметром проходного сечения 1400 мм в общепромышленном исполнении с ручным управлением (с механическим червячным редуктором, в общепромышленном исполнении с электроприводом либо пневматическим)
Клапан дроссельный Aspex К-DN 1740-Э
Клапан дроссельный Aspex К-DN 1740-Э
Клапан дроссельный круглый Aspex с диаметром проходного сечения 1740 мм в общепромышленном исполнении с ручным управлением (с механическим червячным редуктором, в общепромышленном исполнении с электроприводом либо пневматическим)
