В процессе работы рукавных фильтров пыль оседает на поверхности фильтрующего материала, формируя плотный слой. Со временем этот слой начинает ограничивать проход воздуха через фильтр. Для восстановления пропускной способности используется периодическая продувка сжатым воздухом. Импульсный клапан для рукавных фильтров управляет этим процессом, подавая короткие мощные импульсы, которые стряхивают накопленную пыль с поверхности рукавов.
Принцип работы мембранного клапана
Клапан для рукавных фильтров управляется электромагнитной катушкой (соленоидом). В закрытом состоянии мембрана перекрывает канал.
Цикл работы:
- При подаче электрического сигнала на соленоид создаётся магнитное поле, которое смещает шток с мембраной;
- Канал открывается, воздух из ресивера под избыточным давлением устремляется в продувочную трубку;
- После отключения питания шток с мембраной возвращается в исходное положение, перекрывая канал;
- Полный цикл срабатывания занимает от 60 мс.
Применение
Клапан для встряхивания рукавных фильтров востребован везде, где работают системы тканевой фильтрации промышленных газов и воздуха:
- Металлургия — литейные цеха, сталеплавильные участки с высокими температурами и металлической пылью;
- Цементная промышленность — захват мелкодисперсных фракций на стадиях производства и транспортировки;
- Энергетика — очистка дымовых газов ТЭЦ от летучей золы;
- Деревообработка — улавливание опилок и древесной муки на пилорамах и мебельных производствах;
- Химическая и фармацевтическая промышленность — защита от мелкодисперсной пыли в стерильных зонах;
- Пищевая промышленность — обеспыливание мукомольных и комбикормовых линий со взрывозащитой.
Конструкция мембранных клапанов
Импульсный клапан для рукавных фильтров мембранного типа — самое распространённое решение в промышленной фильтрации. Преимущества: высокое быстродействие (от 60 мс), простота обслуживания, долгий ресурс.

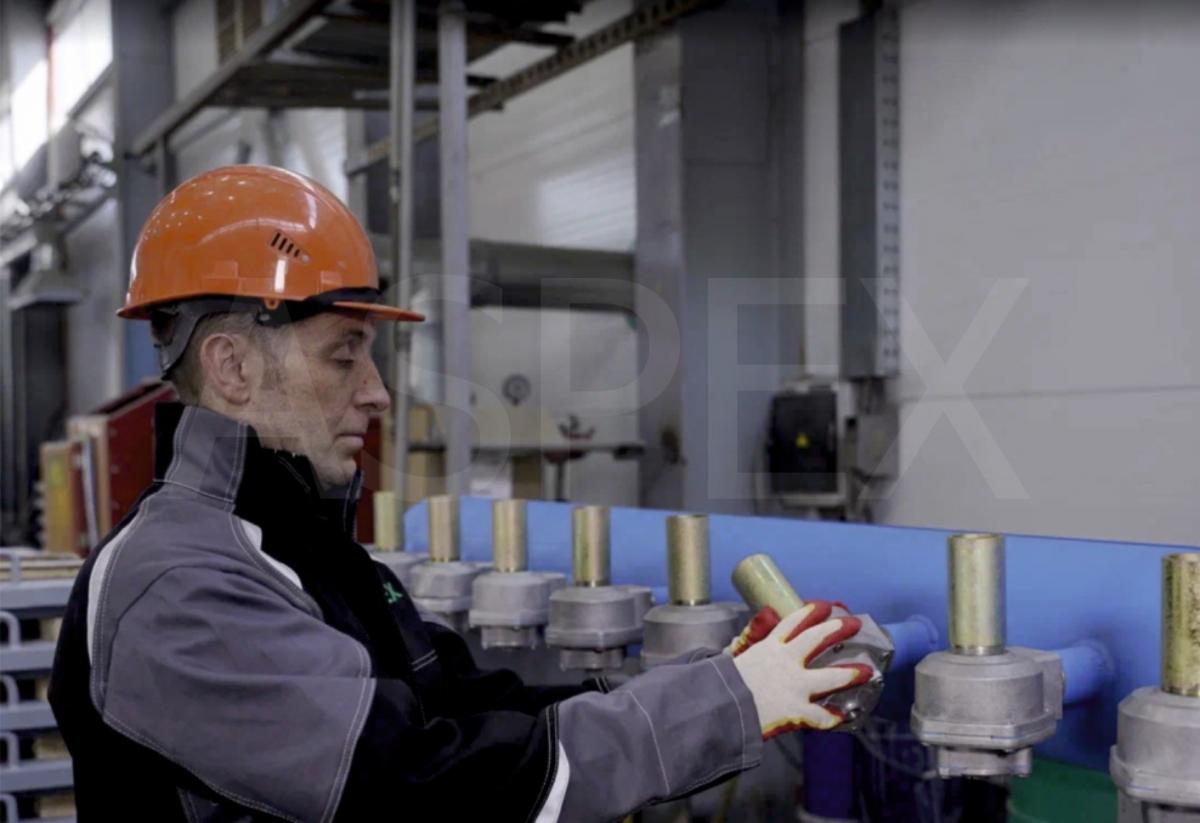

Компания Aspex выпускает литые алюминиевые 90-градусные клапаны A90-DN40 и A90-DN50 (диаметр 1,5–2 дюйма). Беспружинная конструкция мембраны ускоряет рост давления в импульсной трубке, что повышает эффективность регенерации.
Технические характеристики
Материалы:
- Корпус — литой алюминий (прочность, коррозионная стойкость);
- Мембраны VD1/VD2 из материала TPE-E — инертны к кислотам и щелочам, как PTFE.
Температурный диапазон:
От -40 до +140 °С без потери характеристик.
Диаметр:
1,5–2 дюйма (DN40–DN50) — основные типоразмеры клапанов Aspex.
Управление:
- Пневматическое — катушка располагается на расстоянии до метра от клапана. Это позволяет разместить катушки в отдельном боксе, для обогрева при уличном исполнеии.
- Электрическое (24 В DC, 110/220 В AC) — прямое подключение к контроллеру для автоматизированных систем. Катушка установлена непосредственно на клапан, и соединена с управляющей платой, которая в свою очередь взаимодействует с контроллером.
Преимущества производства Aspex
Оборудование Aspex сочетает качество западных аналогов с доступностью китайских систем:
- Полная локализация — производство всех компонентов регенерации в России;
- Быстрая логистика — складские запасы в Екатеринбурге и Москве;
- Высокая мощность — до 500 клапанов и 3000 мембран в сутки;
- Инжиниринг под ключ — проектирование системы регенерации с учётом специфики производства.
Заключение
Правильный выбор импульсного клапана для рукавных фильтров определяет эффективность всей системы очистки, снижает эксплуатационные расходы и продлевает срок службы фильтрующих элементов. Мембранный клапан для встряхивания рукавных фильтров от Aspex обеспечивает стабильную работу в широком диапазоне условий благодаря продуманной конструкции, качественным материалам и гибкой настройке.
Специалисты Aspex помогут подобрать оптимальное решение для вашей системы с учётом типа производства, характеристик загрязнителей и режима эксплуатации.
