Циклоны — один из распространённых инерционных пылеуловителей, применяемых в промышленных системах удаления пыли. Они востребованы в металлургии, деревообработке, производстве стройматериалов и переработке сыпучих смесей. Основная функция — удаление твёрдых фракций из воздушного потока за счёт действия центробежных сил.

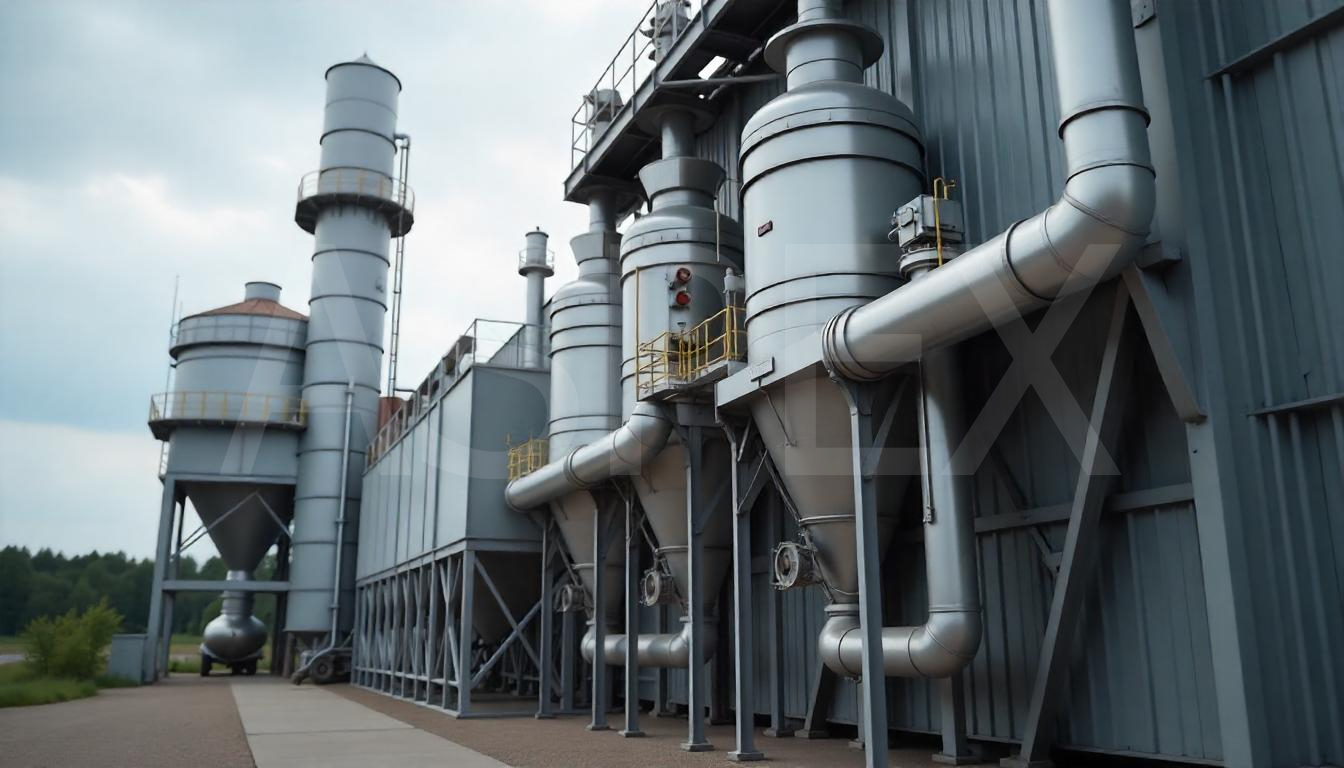

Конструкция и устройство
Циклон включает корпус в форме конуса, патрубок тангенциального входа, выхлопную трубу и бункер для сбора осадка. Пыльный поток, поступая внутрь, закручивается и создаёт вихрь. Частицы под действием инерции прижимаются к стенкам и оседают на дне.
Дополнительно конструкция может быть оснащена футеровкой, защитой от истирания, искрогасителями, герметичными затворами и автоматикой. Температурная устойчивость определяется используемыми материалами. Ниже — таблица с сопоставлением температурного режима и типов сплавов:
| Температура эксплуатации | Тип материала | Особенности применения |
|---|---|---|
| до 250 °C | Углеродистая сталь | Применяется в стандартных условиях при невысоких температурах |
| 250–400 °C | Легированная сталь | Устойчива к абразивному износу и воздействию слабоагрессивных газов |
| 400–550 °C | Хромоникелевые жаростойкие сплавы | Обеспечивают стойкость к окислению, термической усталости и коррозии |
| до 600 °C и выше | Сплавы с антипригарными покрытиями | Используются в экстремальных условиях с агрессивной пылью и высокой температурой |
Неправильный подбор материала может привести к преждевременному износу, снижению эффективности очистки и рискам нарушения герметичности установки.
Принцип работы
Основой работы циклона является центробежное разделение фаз. При тангенциальном вводе загрязнённого воздуха поток закручивается по спирали, и более тяжёлые частицы под действием инерции смещаются к периферии корпуса. Потеряв кинетическую энергию, они опускаются в пылесборный бункер. Очищенный газ выходит через центральный выхлопной патрубок.
Процесс характеризуется умеренным аэродинамическим сопротивлением (порядка 1000–1200 Па) при корректных параметрах конструкции. Эффективность улавливания — от 80 до 95% в зависимости от плотности и дисперсности пыли, угла закрутки, соотношения высоты к диаметру и других параметров. При этом важно учитывать, что производительность циклона может существенно варьироваться в зависимости от аэродинамики входного потока, наличия завихрений и степени равномерности распределения твёрдых фракций. Также большое значение имеет точность расчёта выходного патрубка, так как его форма и положение влияют на эффективность газоразделения и уровень вторичного выброса пыли.
Виды циклонов
Циклонные устройства различаются по форме, направлению движения воздуха и условиям эксплуатации:
| Тип циклона | Назначение и особенности | Степень очистки |
|---|---|---|
| Одиночные циклоны | Для небольших объектов с умеренным объёмом воздушных потоков | ~80–90% |
| Батарейные (мультициклоны) | Состоят из нескольких модулей, что увеличивает общий объём переработки воздуха | ~85–95% |
| Прямоточные | Отличаются сниженным сопротивлением, подходят для систем с невысокой нагрузкой | ~80–88% |
| Противоточные | Эффективны при высокотемпературных режимах и значительном давлении | ~85–92% |
| Модифицированные | Приспособлены к нестандартным условиям и химически активным средам | До 95% |
| Циклоны с обратным конусом | Предназначены для улавливания липкой, волокнистой и трудной для фильтрации пыли | ~80–90% |
Преимущества
Циклоны имеют ряд эксплуатационных преимуществ, особенно при использовании в качестве предочистки:
- Простая и надёжная конструкция без фильтрующих элементов;
- Низкая стоимость и минимальные затраты на обслуживание;
- Устойчивость к температурным и химическим нагрузкам;
- Применимость в агрессивных средах и с абразивной пылью;
- Возможность установки в составе многоступенчатой системы.
Недостатки
Несмотря на универсальность, циклоны имеют ряд технических ограничений:
- Низкая эффективность при улавливании мелкодисперсных частиц (<5 мкм);
- Не справляются с влажной, липкой и волокнистой пылью;
- Значительная площадь для установки на высокую производительность;
- Подвержены подсосу воздуха при негерметичности соединений;
- Для достижения экологических нормативов часто требуется доочистка.
Альтернатива
Рукавные и картриджные фильтры Aspex — технологически более совершенное решение для промышленной аспирации. Они обеспечивают высокую степень очистки (до 99,9%), эффективно работают с тонкой и липкой пылью, химическими загрязнителями и влажным газом.
Сравнение решений по аспирации:
| Характеристики | Циклон | Рукавный фильтр Aspex | Картриджный фильтр Aspex |
|---|---|---|---|
| Степень очистки | 80–95% | До 99,99% | До 99,99% |
| Размер улавливаемых частиц | >5 мкм | От 0,5 мкм | От 0,5 мкм |
| Работа с влажной/липкой пылью | Не рекомендуется | Поддерживается (с подбором ткани) | Ограничена |
| Температура газа | До 600 °C (с подходящим материалом) | До 280 °C | До 90 °C |
| Обслуживание | Минимальное, но без саморегенерации | Автоматическая регенерация | Автоматическая регенерация |
| Инвестиции | Низкие | Средние | Средние |
| Эксплуатационные расходы | Низкие | Ниже среднего | Ниже среднего |
| Применение | Предочистка, агрессивная пыль | Основная очистка, универсальные задачи | Основная очистка, умеренная запылённость |
Преимущества Aspex
- Автоматическая очистка фильтров;
- Долгий срок службы и низкие эксплуатационные расходы;
- Гибкая масштабируемость под объект;
- Широкий выбор материалов и исполнений.
Циклоны могут использоваться как первая ступень аспирации, но в проектах Aspex основную роль играют именно фильтрующие установки, позволяющие выйти на требуемый уровень очистки и минимизировать эксплуатационные риски.
Заключение
Циклоны по-прежнему применяются для грубой очистки, особенно при высоких нагрузках и абразивных частицах. Однако для большинства современных производств они уступают фильтрующим системам по эффективности, универсальности и соответствию нормам.
Компания Aspex предлагает более технологически совершенные решения — рукавные, картриджные и другие типы фильтров — с комплексной разработкой, проектированием и внедрением аспирационных систем под ключ. Специалисты Aspex помогут подобрать оптимальное оборудование с учётом характеристик загрязнений, требований к воздухоочистке и специфики производственного процесса.
