Рукавные фильтры производительностью от 2000 м.куб./час

рукавные фильтрыПрименение

Рукавные фильтры используются для обеспыливания аспирируемого воздуха, образующегося при различных технологических процессах в энергетике, металлургии, пересыпке сыпучих материалов, столярных и деревообрабатывающих производствах и т.д.

Производимые ООО «Аспекс машиностроительная компания» рукавные фильтры могут производиться в специальном исполнении, для работы с взрывопожароопасными газом и пылью.

Рабочая температура фильтруемого газа, пара или воздуха не должна находиться в близости точки росы.

Описание работы.

Газ, содержащий твердые загрязняющие частицы, проходя через входной клапан, делится на несколько потоков и поступает во входные каналы. Далее газ поступает в бункера, где под влиянием силы тяжести осаждаются крупные частицы пыли. Загрязненный воздух поступает наверх, в корпус фильтра к вертикально подвешенным фильтровальным рукавам. Проходя через них в камеру чистого газа, газ фильтруется. Из камеры чистого газа через выходные клапана газ попадает в выходной канал и далее выходит из фильтра.







Проходя через фильтровальные рукава, на их внешней поверхности частицы пыли улавливаются и образуют сплошной слой пыли, который регулярно устраняется импульсной регенерацией. Сама регенерация осуществляется короткими (150 мс) импульсами сжатого воздуха, который подаётся внутрь фильтровальных элементов из отверстий продувочной трубы. Под воздействием импульса сжатого воздуха на внутреннюю сторону происходит отрыв осажденного слоя пыли от внешней поверхности рукава. Пыль падает в разгрузочную воронку, далее через шлюзовой питатель пыль удаляется из фильтра. Регенерацию, а именно частоту и длину импульса обеспечивают быстродействующие мембранные клапаны, которые управляются с помощью блока управления регенерации через соленоидные клапаны. Режим регенерации можно настроить на два вида работ: регенерация по перепаду давления и регенерация по таймеру. Вся система выполняется на базе компонентов фирмы «Mecair». Для работы системы регенерации необходим сжатый воздух с давлением 5-8 бар, не содержащий масло и механических примесей, а также осушенный с точкой росы -40 ˚С.

Для рукавов используется фильтровальная ткань ведущих мировых производителей BWF, Keiser.

Система регенерации рукавных фильтров, производимая ООО «Аспекс машиностроительная компания»



Процесс регенерации фильтров с помощью системы импульсной продувки сжатым воздухом:

регенерация рукавных фильтров

Система регенерации off line способствует более эффективному очищению поверхности рукавов от осевшей пыли, а также выводить из эксплуатации на осмотр и ремонт отдельные модули без остановки работы фильтра в целом.

Автоматическая система управления фильтром

Фильтр поставляется с автоматической системой управления (программируемым автоматическим устройством - PLC). Данный, произвольно программируемый автомат, выполненный на базе компонентов Siemens, позволяет осуществлять управление всеми модулями фильтра. Эта система управляет:

  • регенерацией фильтровальных рукавов;
  • устройствами выгрузки пыли;
  • подогревом бункеров;
  • системой предотвращающей зависание пыли в бункере.

А также обеспечивает необходимую блокировку, информирует о рабочих параметрах и об аварийных режимах работы фильтра. Непрерывно отображает перепад давления на входе и выходе фильтра. Значение перепада давления на рукавах определяет степень засорения фильтра пылью. Оптимальное значение перепада давления находится в диапазоне до 1200 Па.

Также система управления по желанию заказчика позволяет контролировать работу дымососа, отображать основные технологические показатели его работы.

Управление всеми фильтрами фирмы «Aspex» проектируется в соответствии с требованиями выбранной технологии и с целью достижения оптимальной экономичной эксплуатации и полной автоматизации работы оборудования. Блоки управления позволяют без проблем осуществлять коммуникацию с системой управления высшего уровня.

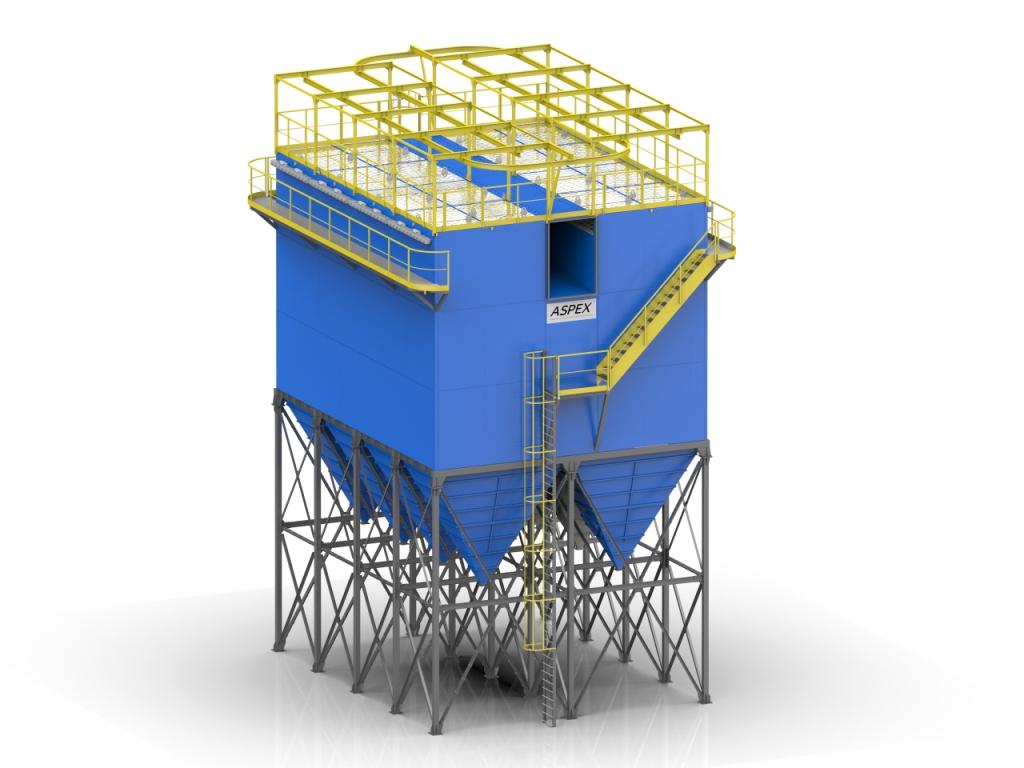

Примеры выпускаемых рукавных фильтров.

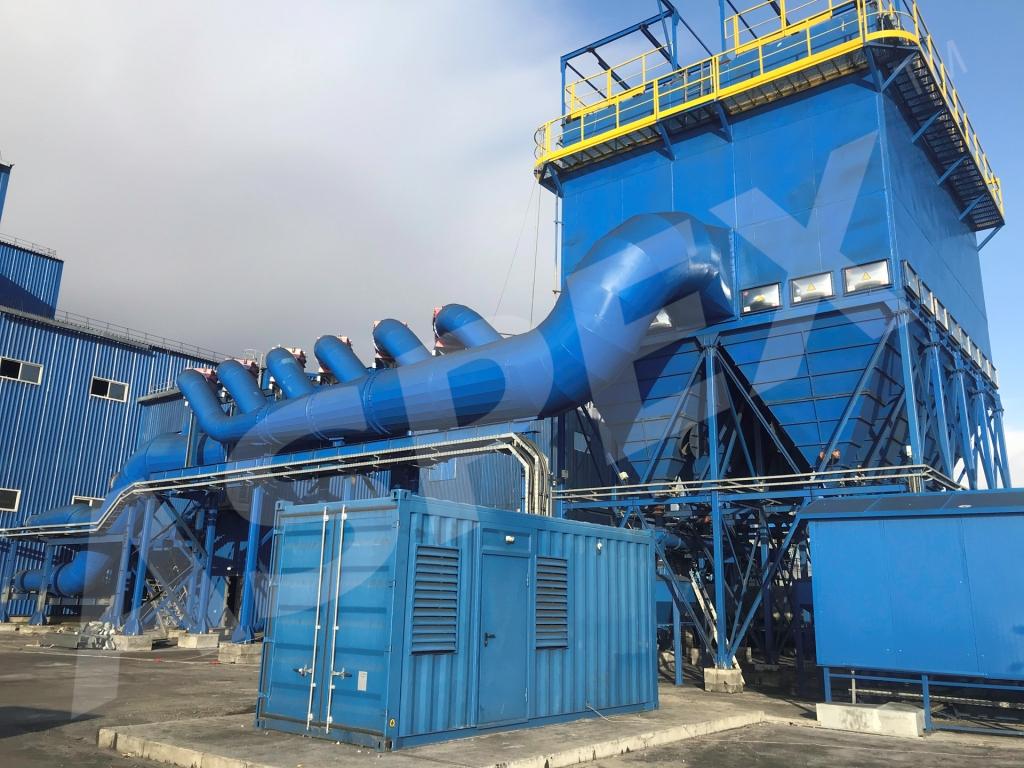

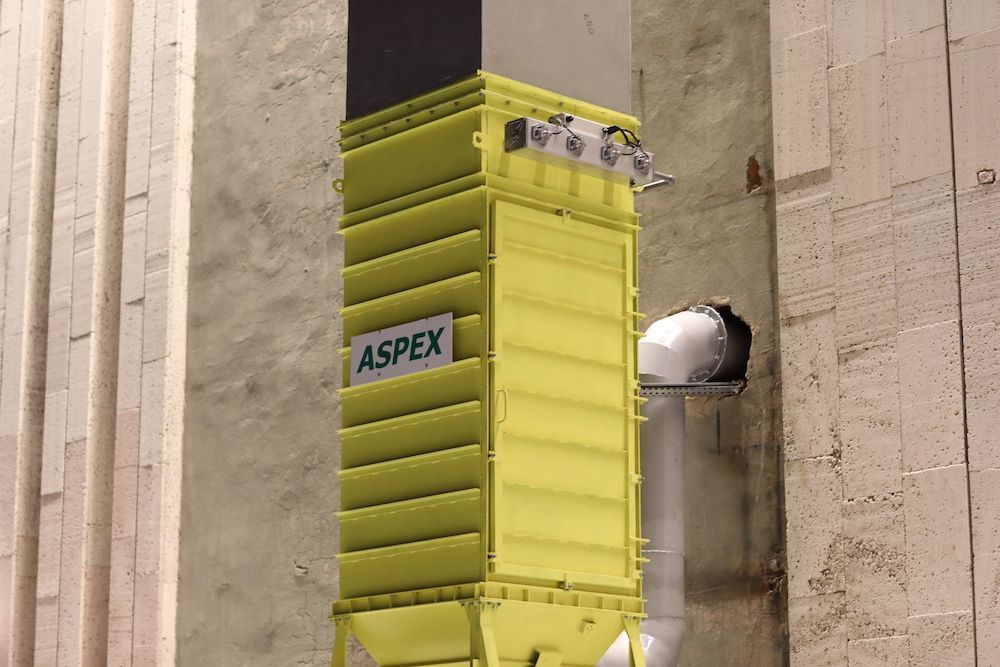

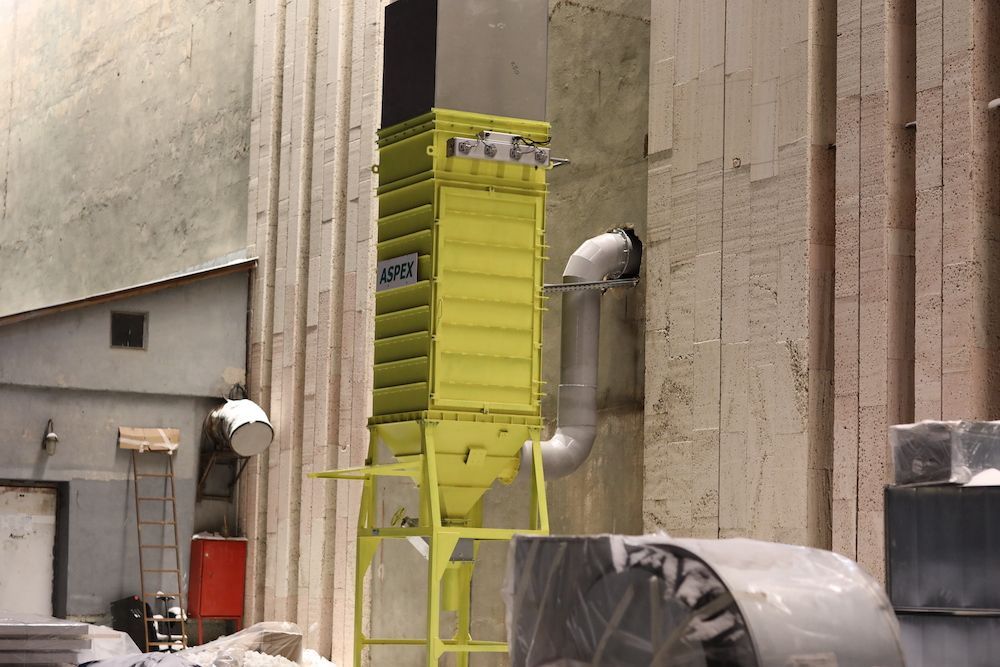

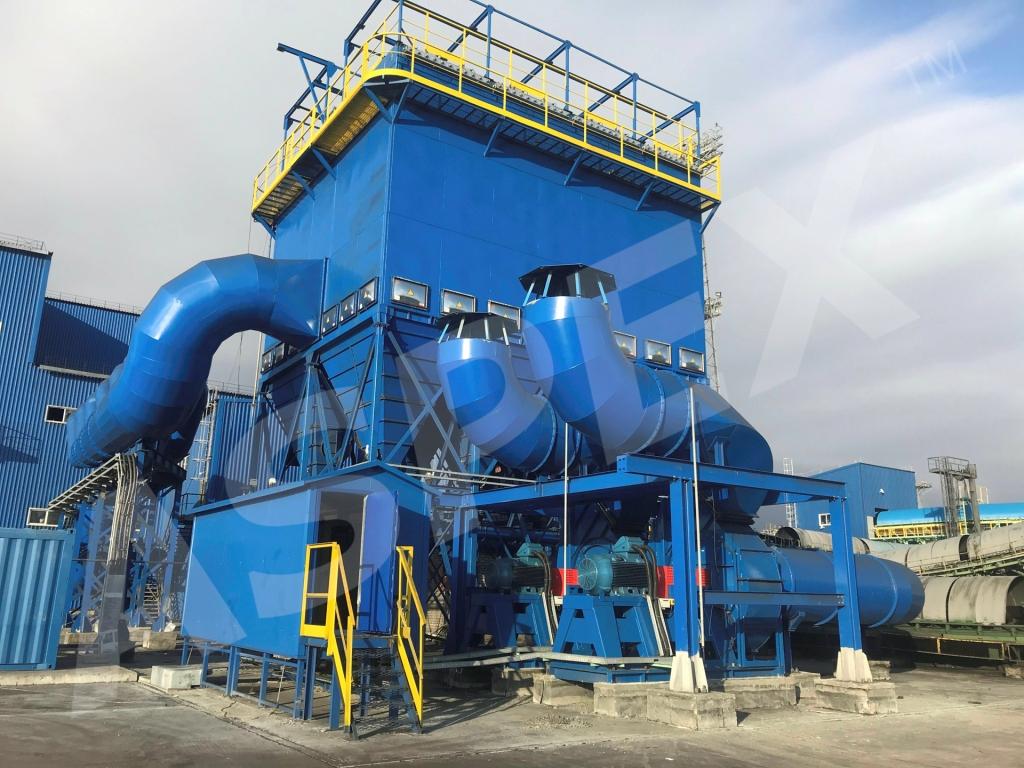

Ниже приведены примеры из последних проектов выпускаемых рукавных фильтров производительностью от 5 000 до 10 000 м3/ч, а также фильтра с производительностью до 85 000 м3/ч.

Маркировка

Поверхность фильтрации, м2

Конструкционное давление, Па

Удельная газовая нагрузка, м/мин

Расход газа

Число фильтровальных элементов

Материал фильтровальных элементов

Число модулей

Габаритные размеры без учёта опорной конструкции (Д×Ш×В)

max

min

min

max

min

max

Aspex 80-1-2500-И2

80

-5

-10

1

1,4

4800

6720

80

см. таблицу ниже

1

1585×1945×4551

Aspex 80-1-3375-И2

80

-5

-10

1

1,4

4800

6720

35

см. таблицу ниже

1

1900×1375×9350 (с учётом опорной конструкции)

Aspex 100-1-2500-И2

100

-5

-10

1

1,4

6000

8400

100

см. таблицу ниже

1

1945×1945×4571

Aspex 150-1-2500-И2

150

-5

-10

1

1,4

9000

12600

150

см. таблицу ниже

1

1945×2820×4989

Aspex 986-2-5500-И2

986

-5

-10

1

1,4

59160

82824

364

см. таблицу ниже

1

6270×4030×16900 (с учётом опорной конструкции)

Примечание:
  1. Параметры по энергопотреблению для фильтров с производительностью до 10000 м3/ч без учёта подогрева бункеров и системы пылевыгрузки: 1000 Вт/400 В/ 50 Гц.
  2. Расход сжатого воздуха определяется исходя из запыленности аспирируемого воздуха. Входное давление сжатого воздуха для системы регенерации 4-8 бар. Точка росы -40 ˚С. Сжатый воздух не должен содержать масло и механические примеси.
  3. Индекс И2 – обозначает, что это рукавный фильтр с пылесборным бункером и системой выгрузки уловленной пыли на базе двойной мигалки, ротационного или клапанного затвора.
  4. По необходимости возможно применение фильтровальных материалов с дополнительными поверхностными обработками, мембранами, примесями микроволокон.



 Фильтровальные материалы

Тип волокон

Полипропилен (PP, торг. марки, напр.: Asota, Ortex)

Полиакрилонитрил (PAN, торг. марки, напр.: Dolanit, Ricem, Ortex)

Полиэстер (PES, торг. марки, напр.: Trevira, Ortex)

Полифиниленсульфид (PPS, торг. марки, напр.: Procon, Torcon, Nexilene, Ortex)

Мета-арамид (NX, M-Ar, торг. марки, напр.: Nomex, Conex, Ortex)

Стекловолокно (Fiberglass, торг. марки, напр.: Goretex, Tetratex, BHATex)

Политетрафторэтилен (PTFE, торг. марки, напр.: Teflon,Rastex, Profilen, Toyoflon, Ortex)

Полиимид (PI, торг. марки, напр.:P84, Ortex)

Плотность

0,91

1,15

1,38

1,35

1,38

2,5

2,1

1,4

Температурная устойчивость

град. С:

- const

-peak





90

100

125

140

140

150

190

200

200

220

260

280

260

280

240

260

Стойкость к неорганическим кислотам

****

***

**

***

*

***

****

**

Стойкость к органическим кислотам

****

***

**

***

*

***

****

**

Стойкость к щелочам

****

**

*

***

***

**

****

**

Стойкость к окислителям

*

***

****

**

***

****

****

***

Стойкость к гидролизу

****

***

*

****

*

****

****

*

Влагопоглощение в %

0-0,1

1-2

0,2-0,5

0,6

2,5-4,5

0-0,3

0

3

Особенности

Быстрое старение за счет окислительного распада





Разложение в присутствии свободных радикалов (напр. Брома)

Потеря 50% мех. прочности при контакте с водой

Низкая мех. прочность.



Разрушение при контакте с HF

Низкая стойкость к истиранию





**** - очень высокая стойкость

*** - высокая стойкость

** - средняя стойкость

Примечание!

Для решения вопросов, связанных с очисткой аспирируемого запыленного воздуха, нет стандартных решений. Каждый случай по своему уникальный и требует детальной технической проработки, поэтому ООО «Аспекс машиностроительная компания», принципиально не имеет каталога для данного вида выпускаемой продукции. Для решения вашей проблемы просим Вас заполнить опросный лист, который можете скачать с нашего сайта.



Также предлагаем вам обратить внимание на картриджные фильтры

Хотим отметить, что  наше оборудование уже широко используется компаниями из  Уральского региона (Екатеринбурга, Челябинска, Первоуральска), Сибирского округа (Новосибирска), Москвы и Московской области, Санкт Петербурга, а так же других регионов нашей страны.
