Картриджные фильтры производительностью от 2000 до 20000 м.куб./час, фильтры для силосов

картриджные фильтры

Применение

Картриджные фильтры используются для обеспыливания аспирируемого воздуха, образующегося при различных технологических процессах в энергетике, металлургии, пересыпке сыпучих материалов, столярных и деревообрабатывающих производствах и т.д.

Производимые ООО «Аспекс машиностроительная компания» картриджные фильтры могут производиться в специальном исполнении, для работы с взрывопожароопасными газом и пылью.

Рабочая температура фильтруемого газа, пара или воздуха не должна находиться в близости точки росы.





Описание работы

Газ, содержащий твердые загрязняющие частицы, проходя через входной клапан, делится на несколько потоков и поступает во входные каналы. Далее газ поступает в бункера, где под влиянием силы тяжести осаждаются крупные частицы пыли. Загрязненный воздух поступает наверх, в корпус фильтра к вертикально подвешенным фильтровальным картриджам. Проходя через них в камеру чистого газа, газ фильтруется. Из камеры чистого газа через выходные клапана газ попадает в выходной канал и далее выходит из фильтра.

Проходя через фильтровальные картриджи, на их внешней поверхности частицы пыли улавливаются и образуют, сплошной слой пыли, который регулярно устраняется импульсной регенерацией. Сама регенерация осуществляется короткими (150 мс) импульсами сжатого воздуха, который подаётся внутрь фильтровальных элементов из отверстий продувочной трубы. Под воздействием импульса сжатого воздуха на внутреннюю сторону происходит отрыв осажденного слоя пыли от внешней поверхности картриджа. Пыль падает в разгрузочную воронку, далее через шлюзовой питатель пыль удаляется из фильтра. Регенерацию, а именно частоту и длину импульса обеспечивают быстродействующие мембранные клапаны, которые управляются с помощью блока управления регенерации через соленоидные клапаны. Режим регенерации можно настроить на два вида работ: регенерация по перепаду давления и регенерация по таймеру. Вся система регенерации выполняется на базе компонентов фирмы «Mecair». Для работы системы регенерации необходим сжатый воздух с давлением 4-8 бар, не содержащий масло и механических примесей, а также осушенный с точкой росы -40 ˚С.

Для картриджей используется фильтровальная ткань ведущих мировых производителей BWF, Keiser.

Автоматическая система управления фильтром

Фильтр поставляется с автоматической системой управления (программируемым автоматическим устройством - PLC). Данный, произвольно программируемый автомат, выполненный на базе компонентов Siemens, позволяет осуществлять управление всеми модулями фильтра. Эта система управляет:

  • регенерацией фильтровальных картриджей;
  • устройствами выгрузки пыли;
  • подогревом, бункеров;
  • системой предотвращающей зависание пыли в бункере.



А также обеспечивает необходимую блокировку, информирует о рабочих параметрах и об аварийных режимах работы фильтра. Непрерывно отображает перепад давления на входе и выходе фильтра. Значение перепада давления на картриджах определяет степень засорения фильтра пылью. Оптимальное значение перепада давления находится в диапазоне до 1200 Па.

Также система управления по желанию заказчика позволяет контролировать работу дымососа, отображать основные технологические показатели его работы.

Управление всеми фильтрами фирмы «Aspex» проектируется в соответствии с требованиями выбранной технологии и с целью достижения оптимальной экономичной эксплуатации и полной автоматизации работы оборудования. Блоки управления позволяют без проблем осуществлять коммуникацию с системой управления высшего уровня.

Примеры выпускаемой продукции.

Ниже приведены примеры выпускаемых картриджных фильтров.

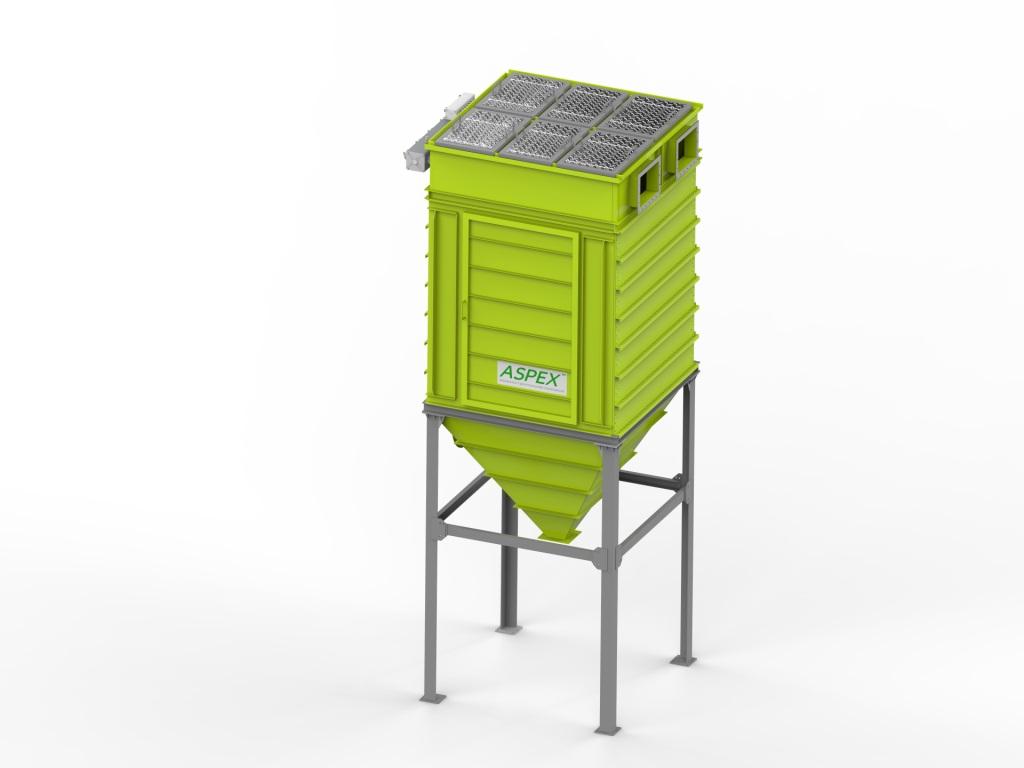

Картриджные фильтры с производительностью до 20 000 м3/ч.

Маркировка

Поверхность фильтрации, м2

Конструкционное давление, Па

Удельная газовая нагрузка, м/мин

Расход газа

Число фильтровальных элементов

Материал фильтровальных элементов

Число модулей

Габаритные размеры с учётом опорной конструкции (Д×Ш×В), мм

max

min

min

max

min

max

Aspex 50-1-1500-И1

50

-10

-5

1

1,4

3000

4200

20

целлюлоза, полиэстер, полипропилен и их смеси

1

1120×1120×4191

Aspex 60-1-1500-И1

60

-10

-5

1

1,4

3600

5040

24

целлюлоза, полиэстер, полипропилен и их смеси

1

1320×1120×4191

Aspex 70-1-1500-И1

70

-10

-5

1

1,4

4200

5880

28

целлюлоза, полиэстер, полипропилен и их смеси

1

1520×1120×4191

Aspex 80-1-1500-И1

80

-10

-5

1

1,4

4800

6720

32

целлюлоза, полиэстер, полипропилен и их смеси

1

1720×1120×4191

Aspex 100-2-1500-И1

100

-10

-5

1

1,4

6000

8400

40

целлюлоза, полиэстер, полипропилен и их смеси

2

2350×1120×4191

Aspex 150-3-1500-И1

150

-10

-5

1

1,4

9000

12600

60

целлюлоза, полиэстер, полипропилен и их смеси

3

3450×1120×4191

Aspex 200-3-1500-И1

200

-10

-5

1

1,4

12000

16800

80

целлюлоза, полиэстер, полипропилен и их смеси

4

2350×2350×4191

Примечание:
  1. Параметры по энергопотреблению для всех фильтров без учёта подогрева бункеров и системы пылевыгрузки: 1000 Вт/400 В/ 50 Гц.
  2. Расход сжатого воздуха определяется исходя из запыленности аспирируемого воздуха. Входное давление сжатого воздуха для системы регенерации 4-8 бар. Точка росы -40 ˚С. Сжатый воздух не должен содержать масло и механические примеси.
  3. Индекс И1 – обозначает, что данный фильтр изготавливается с пылесборным бункером и системой выгрузки уловленной пыли на базе двойной мигалки, ротационного или клапанного затвора.
  4. По необходимости возможно применение фильтровальных материалов с дополнительными поверхностными обработками, мембранами, примесями микроволокон.

картриджные фильтры

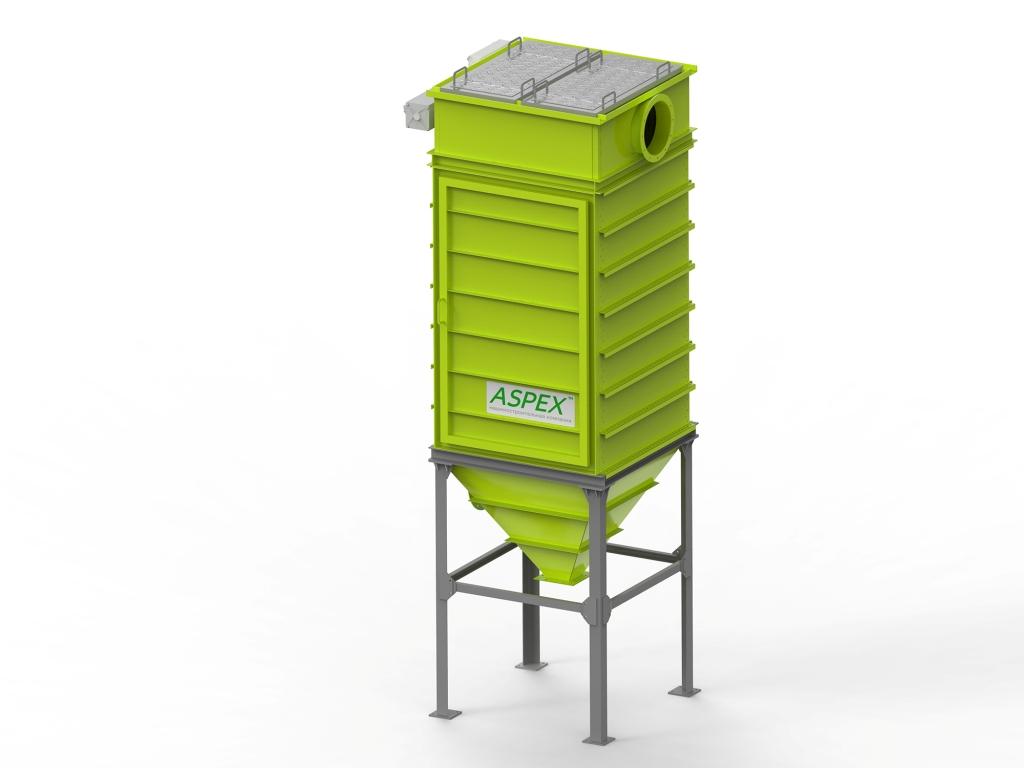

Картриджные фильтры для силосов (силосы, гомогенизаторы, миксеры, бункеры)

Маркировка

Поверхность фильтрации, м2

Конструкционное давление, Па

Удельная газовая нагрузка, м/мин

Расход газа

Число фильтровальных элементов

Материал фильтровальных элементов

Число модулей

Габаритные размеры с учётом опорной конструкции (Д×Ш×В), мм

max

min

min

max

min

max

Aspex 50-1-1500

50

-10

-5

1

1,4

3000

4200

20

целлюлоза, полиэстер, полипропилен и их смеси

1

1120×1120×4191

Aspex 60-1-1500

60

-10

-5

1

1,4

3600

5040

24

целлюлоза, полиэстер, полипропилен и их смеси

1

1320×1120×4191

Aspex 70-1-1500

70

-10

-5

1

1,4

4200

5880

28

целлюлоза, полиэстер, полипропилен и их смеси

1

1520×1120×4191

Aspex 80-1-1500

80

-10

-5

1

1,4

4800

6720

32

целлюлоза, полиэстер, полипропилен и их смеси

1

1720×1120×4191

Примечание:
  1. Параметры по энергопотреблению для всех фильтров: 1000 Вт/400 В/ 50 Гц.
  2. Расход сжатого воздуха определяется исходя из запыленности аспирируемого воздуха. Входное давление сжатого воздуха для системы регенерации 4-8 бар. Точка росы -40 ˚С. Сжатый воздух не должен содержать масло и механические примеси.
  3. Данные картриджные фильтры комплектуются дымососом Elektor GFL 400.
  4. По необходимости возможно применение фильтровальных материалов с дополнительными поверхностными обработками, мембранами, примесями микроволокон.

ООО «Аспекс машиностроительная компания» выпускает картриджные фильтры (фильтр для силоса) производительностью до 100 000 м3/ч и более.

Примечание!

Для решения вопросов, связанных с очисткой аспирируемого запыленного воздуха, нет стандартных решений. Каждый случай по своему уникальный и требует детальной технической проработки, поэтому ООО «Аспекс машиностроительная компания», принципиально не имеет каталога для данного вида выпускаемой продукции. Для решения вашей проблемы просим Вас заполнить опросный лист, который можете скачать с нашего сайта.

Мы уже осуществили множество проектов по поставке аспирационного оборудования и картриджных фильтров во многие регионы нашей страны. Имея производственные мощности в Уральском регионе мы осуществили поставки в Екатеринбург, Челябинск, Первоуральск. Наше оборудование так же используется в Сибирском округе (Новосибирск), Москве и Московской области, Санкт Петербурге, а так же в других промышленных регионах нашей страны.
